回轉接頭
您當前所在的位置：首頁 -> 產品中心 -> 回轉接頭

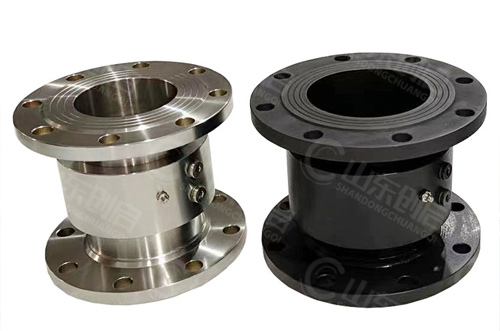

WF型回轉接頭
發表時間：2023-10-06 11:25:34  |  點擊率：536
產品特點
PRODCUT FEATUREA
WF型回轉接頭是用于鋼性管道之間擺動或旋轉的一種活動關節，也可以稱為成為回轉擺動式旋轉接頭、旋轉管接頭。其內部由兩排鋼球或軸承支撐，旋轉平穩，專用密封件使用壽命長。
被廣泛用于冶金鋼鐵、石油化工、船舶管道、橡膠塑料、造紙紡織、發電電力行業。

* 兩排精密級鋼球支撐，運轉平穩，無擺動。
* 需要高速應用可選進口高速軸承雙支撐。
* 軸承內部預填軸承潤滑脂，終身免維護。
* 專用密封圈，非標款最高可承壓50Mpa。
* 可與多種活動關節組合樣式，滿足現場工況復雜空間轉動傳輸介質。
* 主體材料可選碳鋼、SUS304、SUS36L、鋁合金等。
此系列旋轉接頭可非標異型訂制
技術參數
PATMETERS
介質 水 最大使用壓力： Model  WFA
 WFB
 WFC
 WFD
 WFE
 WFK		 365 PSI 25 bar
介質 空氣 最大使用壓力：
230 PSI 16 bar
介質 熱油 最大使用壓力：
260 PSI 18 bar
介質 高溫熔鹽 最大使用壓力：
260 PSI 18 bar
介質 飽和蒸汽 最高使用壓力：
725 PSI 50 bar
N max. GUM：

100 min-1
最大真空度：
75”Hg 10kPa
最高使用速度（短期測試）
300RPM 300 min-1
最高使用溫度： 320℃ ＞320℃ 請咨詢創啟旋轉接頭
流通如: 海水、酸堿性介質、化學制劑、甲醇、乙醚、天然氣等介質請咨詢
內部結構
INTERNAL STRUCTURE

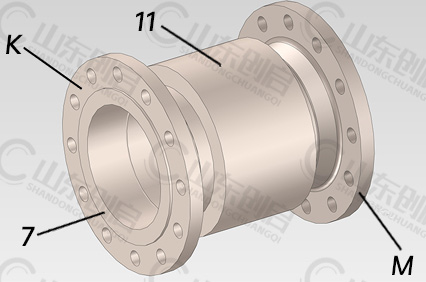

WF型回轉接頭零件名稱
WF型回轉接頭零件名稱：
7.外管 11.殼體

K.出口外管代號 M.管道入口代號

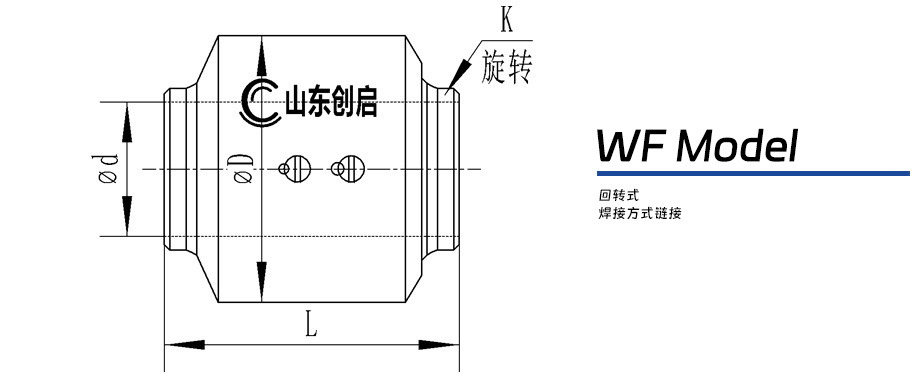

WF型回轉接頭圖紙
WF型回轉接頭 - 回轉式 - 焊接方式連接
Model d D L
WF 20A 20 64 103
WF 25A 25 68 103
WF 32A 32 78 110
WF 40A 40 88 110
WF 50A 50 99 110
WF 65A 65 118 120
WF 80A 80 134 120
WF 100A 100 158 120
WF 125A 125 186 130
WF 150A 150 208 130
WF 200A 200 268 145
WF 250A 250 338 180
WF 300A 300 395 180
WF 350A 350 455 185
WFA型回轉接頭圖紙
WFA型回轉接頭 - 回轉式 - 法蘭連接
Model d D L K Flange 16Kg
D1 D2 n-X
WFA 20A 20 64 183 DN20PN16 105 75 4-Φ14
WFA 25A 25 68 183 DN20PN16 115 85 4-Φ14
WFA 32A 32 78 194 DN32PN16 140 100 4-Φ18
WFA 40A 40 88 200 DN40PN16 150 110 4-Φ18
WFA 50A 50 99 200 DN50PN16 165 125 4-Φ18
WFA 65A 65 118 210 DN65PN16 185 145 8-Φ18
WFA 80A 80 134 220 DN80PN16 200 160 8-Φ18
WFA 100A 100 158 224 DN100PN16 220 180 8-Φ18
WFA 125A 125 186 240 DN125PN16 250 210 8-Φ18
WFA 150A 150 208 240 DN150PN16 285 240 8-Φ22
WFA 200A 200 268 269 DN200PN16 340 295 12-Φ22
WFA 250A 250 338 320 DN250PN16 405 335 12-Φ26
WFA 300A 300 395 336 DN300PN16 460 410 12-Φ26
WFA 350A 350 455 349 DN350PN16 520 470 16-Φ26
WFB型回轉接頭圖紙
WFB型回轉接頭 - 回轉式 - 法蘭連接
Model d D L L1 K Flange 16Kg
D1 D2 n-X
WFB 20A 20 64 181 78 DN20PN16 105 75 4-Φ14
WFB 25A 25 68 168 65 DN20PN16 115 85 4-Φ14
WFB 32A 32 78 184 74 DN32PN16 140 100 4-Φ18
WFB 40A 40 88 193 83 DN40PN16 150 110 4-Φ18
WFB 50A 50 99 206 96 DN50PN16 165 125 4-Φ18
WFB 65A 65 118 229 109 DN65PN16 185 145 8-Φ18
WFB 80A 80 134 246 126 DN80PN16 200 160 8-Φ18
WFB 100A 100 158 274 154 DN100PN16 220 180 8-Φ18
WFB 125A 125 186 312 182 DN125PN16 250 210 8-Φ18
WFB 150A 150 208 337 207 DN150PN16 285 240 8-Φ22
WFB 200A 200 268 410 265 DN200PN16 340 295 12-Φ22
WFB 250A 250 338 504 324 DN250PN16 405 335 12-Φ26
WFB 300A 300 395 563 383 DN300PN16 460 410 12-Φ26
WFB 350A 350 455 623 438 DN350PN16 520 470 16-Φ26
WFC型回轉接頭圖紙
WFC型回轉接頭 - 往復擺動式 - 法蘭連接
Model d D L L1 K Flange 16Kg
D1 D2 n-X
WFC 20A 20 64 179 78 DN20PN16 105 75 4-Φ14
WFC 25A 25 68 153 65 DN20PN16 115 85 4-Φ14
WFC 32A 32 78 174 74 DN32PN16 140 100 4-Φ18
WFC 40A 40 88 186 83 DN40PN16 150 110 4-Φ18
WFC 50A 50 99 212 96 DN50PN16 165 125 4-Φ18
WFC 65A 65 118 248 109 DN65PN16 185 145 8-Φ18
WFC 80A 80 134 272 126 DN80PN16 200 160 8-Φ18
WFC 100A 100 158 324 154 DN100PN16 220 180 8-Φ18
WFC 125A 125 186 384 182 DN125PN16 250 210 8-Φ18
WFC 150A 150 208 434 207 DN150PN16 285 240 8-Φ22
WFC 200A 200 268 551 265 DN200PN16 340 295 12-Φ22
WFC 250A 250 338 688 324 DN250PN16 405 335 12-Φ26
WFC 300A 300 395 790 383 DN300PN16 460 410 12-Φ26
WFC 350A 350 455 897 438 DN350PN16 520 470 16-Φ26

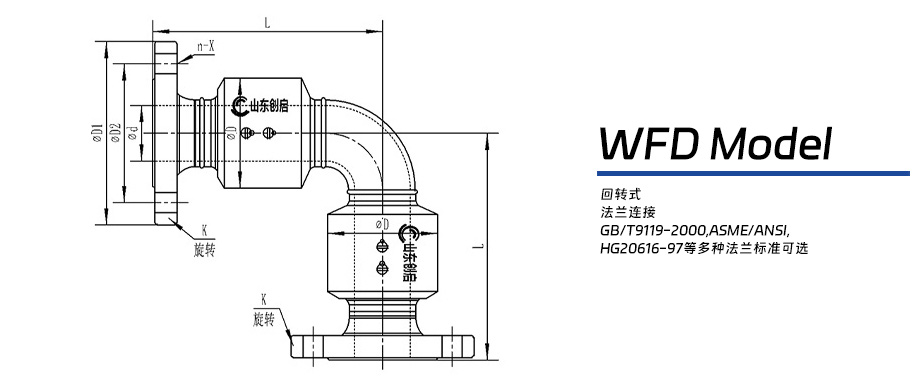

WFD型回轉接頭圖紙
WFD型回轉接頭 - 往復擺動式 - 法蘭連接
Model d D L K Flange 16Kg
D1 D2 n-X
WFD 20A 20 64 181 DN20PN16 105 75 4-Φ14
WFD 25A 25 68 168 DN20PN16 115 85 4-Φ14
WFD 32A 32 78 184 DN32PN16 140 100 4-Φ18
WFD 40A 40 88 193 DN40PN16 150 110 4-Φ18
WFD 50A 50 99 206 DN50PN16 165 125 4-Φ18
WFD 65A 65 118 229 DN65PN16 185 145 8-Φ18
WFD 80A 80 134 246 DN80PN16 200 160 8-Φ18
WFD 100A 100 158 274 DN100PN16 220 180 8-Φ18
WFD 125A 125 186 312 DN125PN16 250 210 8-Φ18
WFD 150A 150 208 337 DN150PN16 285 240 8-Φ22
WFD 200A 200 268 410 DN200PN16 340 295 12-Φ22
WFD 250A 250 338 504 DN250PN16 405 335 12-Φ26
WFD 300A 300 395 563 DN300PN16 460 410 12-Φ26
WFD 350A 350 455 623 DN350PN16 520 470 16-Φ26

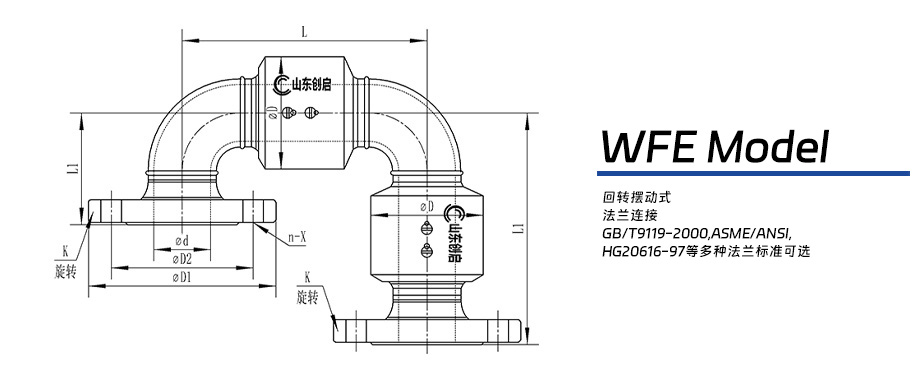

WFE型回轉接頭圖紙
WFE型回轉接頭 - 往復擺動式 - 法蘭連接
Model d D L L1 L2 K Flange 16Kg
D1 D2 n-X
WFE 20A 20 64 179 181 78 DN20PN16 105 75 4-Φ14
WFE 25A 25 68 153 168 65 DN20PN16 115 85 4-Φ14
WFE 32A 32 78 174 184 74 DN32PN16 140 100 4-Φ18
WFE 40A 40 88 186 193 83 DN40PN16 150 110 4-Φ18
WFE 50A 50 99 212 206 96 DN50PN16 165 125 4-Φ18
WFE 65A 65 118 248 229 109 DN65PN16 185 145 8-Φ18
WFE 80A 80 134 272 246 126 DN80PN16 200 160 8-Φ18
WFE 100A 100 158 324 274 154 DN100PN16 220 180 8-Φ18
WFE 125A 125 186 384 312 182 DN125PN16 250 210 8-Φ18
WFE 150A 150 208 434 337 207 DN150PN16 285 240 8-Φ22
WFE 200A 200 268 551 410 265 DN200PN16 340 295 12-Φ22
WFE 250A 250 338 688 504 324 DN250PN16 405 335 12-Φ26
WFE 300A 300 395 790 563 383 DN300PN16 460 410 12-Φ26
WFE 350A 350 455 897 623 438 DN350PN16 520 470 16-Φ26

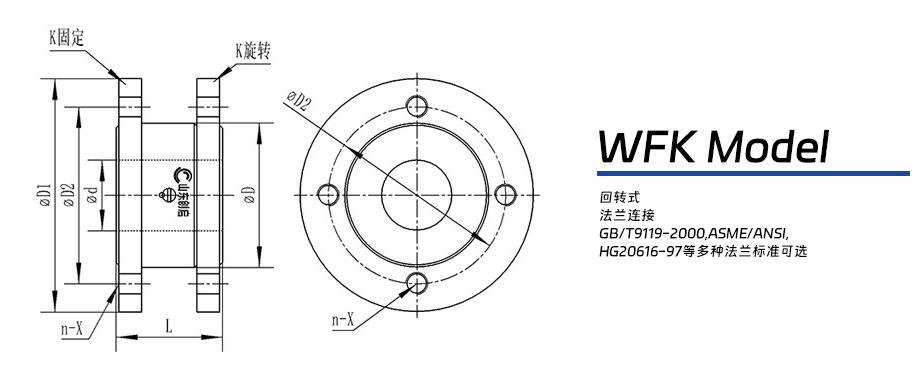

WFK型回轉接頭圖紙
WFK型回轉接頭 - 回轉式 - 法蘭連接
Model d D L K Flange 16Kg
D1 D2 n-X
WFK 20A 20 62 70 DN20PN16 105 75 4-M12
WFK 25A 25 68 70 DN20PN16 115 85 4-M12
WFK 32A 32 78 75 DN32PN16 140 100 4-M16
WFK 40A 40 90 75 DN40PN16 150 110 4-M16
WFK 50A 50 102 75 DN50PN16 165 125 4-M16
WFK 65A 65 120 80 DN65PN16 185 145 4-M16
WFK 80A 80 135 85 DN80PN16 200 160 8-M16
WFK 100A 100 160 85 DN100PN16 220 180 8-M16
WFK 125A 125 190 85 DN125PN16 250 210 8-M16
WFK 150A 150 215 90 DN150PN16 285 240 8-M20
WFK 200A 200 272 100 DN200PN16 340 295 12-M20
